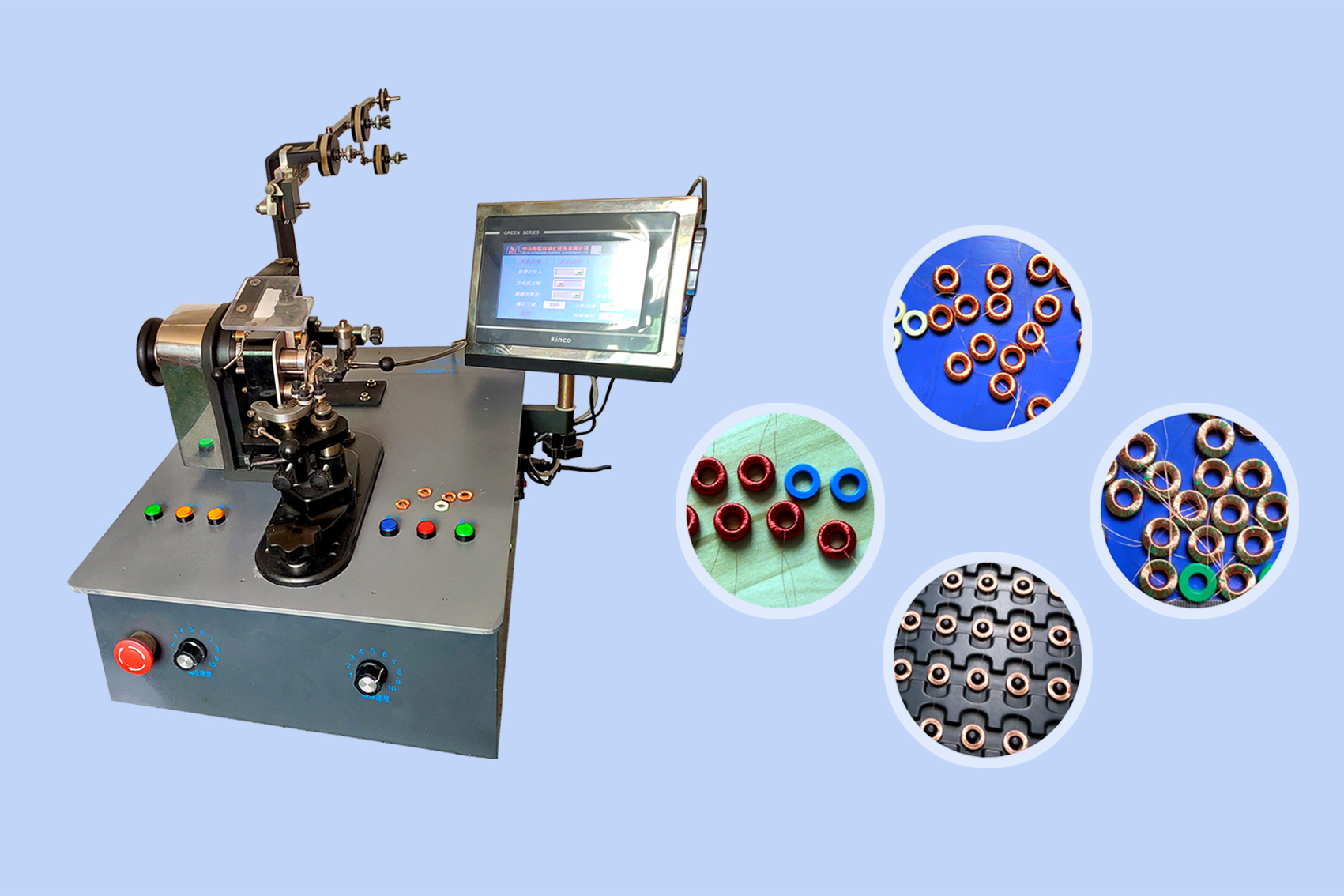

所属机型： SWM-1
机头配置：2"皮带式机头
适用范围
※ MAX成品外径:13mm
※ MIN成品外径: 9mm
※ MIN成品内径: 2.5mm
※ MAX成品高度: 10mm
※ 线径范围：0.08-0.30mm(#40AWG-#28AWG)

SWM-1 特点
SWM-1绕线机采用PLC控制，可选配2"~7"多种规格的标准式机头、边滑式机头、皮带式机头、齿轮式机头、包带式机头、以及大中小型磁芯夹持座，可满足各种尺寸的磁芯及不同绕线方式的要求
※ 同一个机身可互换多种机头,更换快速简单.
※ 主电机采用伺服电机驱动,平稳可靠,免维护.
※ PLC电控系统,.各类型的机头程序切换简便.
※ 触摸式人机屏显示,生产中参数调整方便.
※ 步进电机驱动磁芯,定位准确.随意切换转向.
※ 可选择按键启动或脚踏开关启动.
※ 可储存多达数十个生产程序.
※ 大中小型号的夹持座的互换，更换简单快捷.
※ 光纤传感器记数，圈数准确.
※ 机身尺寸：60X50X60CM
※ 机器重量：40KG
※ 功率：约750W
※ 输入电压：220VAC 50-60HZ

所属机型： SWM-1
机头配置：2"边滑式机头
适用范围
※ MAX成品外径: 19mm
※ MIN成品外径: 9mm
※ MIN成品内径: 4.6mm
※ MAX成品高度: 10mm
※ 线径范围：0.05-0.20mm(#44AWG~#32AWG)
SWM-1 特点
SWM-1绕线机采用PLC控制，可选配2"~7"多种规格的标准式机头、边滑式机头、皮带式机头、齿轮式机头、包带式机头、以及大中小型磁芯夹持座，可满足各种尺寸的磁芯及不同绕线方式的要求
※ 同一个机身可互换多种机头,更换快速简单.
※ 主电机采用伺服电机驱动,平稳可靠,免维护.
※ PLC电控系统,.各类型的机头程序切换简便.
※ 触摸式人机屏显示,生产中参数调整方便.
※ 步进电机驱动磁芯,定位准确.随意切换转向.
※ 可选择按键启动或脚踏开关启动.
※ 可储存多达数十个生产程序.
※ 大中小型号的夹持座的互换，更换简单快捷.
※ 光纤传感器记数，圈数准确.
※ 机身尺寸：60X50X60CM
※ 机器重量：40KG
※ 功率：约750W
※ 输入电压：220VAC 50-60HZ

所属型号： SWM-2
机头配置：9"皮带式高速机头
适用范围
※ MAX成品外径:130mm
※ MIN成品外径: 38mm
※ MIN成品内径: 13mm
※ MAX成品高度: 76mm
※ 线径范围：0.5-1.4mm (#24AWG-#16AWG)

SWM-2 特点
SWM-2绕线机可选配9"~12"规格的边滑式机头、皮带式机头、齿轮式机头、包带式机头、以及大中小型磁芯夹持座，满足各尺寸的磁芯及不同绕线方式的要求
※ 同一个机身可互换多种机头,更换快速简单.
※ 可选装SWM-1 适配组件，兼容2"-7"机头及夹持座.
※ 主电机采用伺服电机驱动,平稳可靠,免维护.
※ PLC电控系统,.各类型的机头程序切换简便.
※ 触摸屏显示,生产中参数调整方便.
※ 步进电机驱动磁芯,定位准确.随意切换转向.
※ 可选择按键启动或脚踏开关启动.
※ 可储存多达数十个生产程序.
※ 大中小型号的夹持座的互换，更换简单快捷.
※ 光纤传感器记数，圈数准确.
※ 机身尺寸：95X95X100CM
※ 机器重量：130KG
※ 功率：约1400W
※ 输入电压：220VAC 50-60HZ

所属型号： SWM-2
机头配置：9"边滑式高速机头
适用范围
※ MAX成品外径:130mm
※ MIN成品外径: 38mm
※ MIN成品内径: 16mm
※ MAX成品高度: 76mm
※ 线径范围：0.1-0.6mm(#38AWG-#22AWG)

SWM-2 特点
SWM-2绕线机可选配9"~12"规格的边滑式机头、皮带式机头、齿轮式机头、包带式机头、以及大中小型磁芯夹持座，满足各尺寸的磁芯及不同绕线方式的要求
※ 同一个机身可互换多种机头,更换快速简单.
※ 可选装SWM-1 适配组件，兼容2"-7"机头及夹持座.
※ 主电机采用伺服电机驱动,平稳可靠,免维护.
※ PLC电控系统,.各类型的机头程序切换简便.
※ 触摸屏显示,生产中参数调整方便.
※ 步进电机驱动磁芯,定位准确.随意切换转向.
※ 可选择按键启动或脚踏开关启动.
※ 可储存多达数十个生产程序.
※ 大中小型号的夹持座的互换，更换简单快捷.
※ 光纤传感器记数，圈数准确.
※ 机身尺寸：95X95X100CM
※ 机器重量：130KG
※ 功率：约1400W
※ 输入电压：220VAC 50-60HZ

所属型号： SWM-3
机头配置：16"齿轮式机头
适用范围
※ MAX成品外径: 430mm
※ MIN成品外径: 76mm
※ MIN成品内径: 45mm
※ MAX成品高度: 178mm
※ 线径范围：0.8-3.6mm(#20AWG - #7AWG)

SWM-3 特点
SWM-3 可选配14"~16"规格的边滑式机头、皮带式机头、齿轮式机头、包带式机头、以及大中型磁芯夹持座,满足各尺寸的磁芯及不同绕线方式的要求
※ 同一个机身可互换多种机头,更换快速简单.
※ 主电机采用伺服电机驱动,平稳可靠,免维护.
※ PLC电控系统,.各类型的机头程序切换简便.
※ 触摸屏显示,生产中参数调整方便.
※ 步进电机驱动磁芯,定位准确.随意切换转向.
※ 可选择按键启动或脚踏开关启动.
※ 可储存多达数十个生产程序.
※ 大中小型号的夹持座的互换，更换简单快捷.
※ 光纤传感器记数，圈数准确.
※ 机身尺寸：120X120X150CM
※ 机器重量：250KG
※ 功率：约1500W
※ 输入电压：220VAC 50-60HZ

所属机型： SWM-4
机头配置：20"齿轮式机头
适用范围
※ MAX成品外径: 500/750/1100mm(配小中大型磁芯治具）
※ MIN成品外径: 90mm
※ MIN成品内径: 65mm
※ MAX成品高度: 300mm
※ 线径范围：1.6-5.4mm(#14AWG-#4AWG)

SWM-4 特点
SWM-4绕线机可选配14"~20"规格的边滑式机头、皮带式机头、齿轮式机头、包带式机头、以及大中小型磁芯夹持座,满足各尺寸的磁芯及不同绕线方式的要求
※ 同一个机身可互换多种机头,更换快速简单.
※ 主电机采用伺服电机驱动,平稳可靠,免维护.
※ PLC电控系统,.各类型的机头程序切换简便.
※ 触摸屏显示,生产中参数调整方便.
※ 步进电机驱动磁芯,定位准确.随意切换转向.
※ 可选择按键启动或脚踏开关启动.
※ 可储存多达数十个生产程序.
※ 大中小型号的夹持座的互换，更换简单快捷.
※ 光纤传感器记数，圈数准确.
※ 机身尺寸：150X120X150CM
※ 机器重量：400KG
※ 功率：约1400W
※ 输入电压：220VAC 50-60HZ

所属型号： PWM-2
适用范围
※ max线径: 3.2mm(AWG#8)
※ 适合线长: 小于2m
※ max成品外径：100mm
※ min成品外径：15mm
※ min成品内径：6mm
※ max成品高度：90mm

PWM-2 特点
PWM-2绕线机是PWM-1的升级机型,在磁芯装卸上更加方便快捷.增加2个步进电机,传动扭矩更大,轻松应对粗线径产品.利用气缸动力牵引拉绕线，减轻手工绕线强度，省时省力。
※ 同一个机身可互换多种机头,更换快速简单.
※ 塑料钩针设计,不伤漆包线。
※ 采用气缸牵引力,动力平稳强劲。
※ 人机屏显示,生产中方向切换,线距调整方便快捷
※ 多个步进电机驱动磁芯旋转,粗线径也能轻松转动,线距控制精确。
※ PLC电控系统,性能稳定可靠。
※ 脚踏开关点动控制,生产中可随时切换到自动模式。
※ 多种规格的钩针对应不同的线径。
※ 机身尺寸: 60X40X110cm
※ 重量: 60kg
※ 功率: 750w
※ 气压：0.4－0.6MPa
※ 输入电压: 220VAC 50－60Hz
